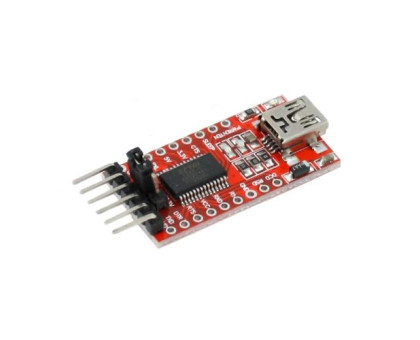

USB - UART TTL FT232RL конвертер, Arduino
FT232 (FTDI) - USB-COM (TTL)конвертер на базе продвинутого чипа FT232RL. Данный переходник служит для подключения к компьютеру различных устройств с UART/USART интерфейсом (TTL уровни 3.3V или 5V). Позволяет получить Rx, Tx, CD, DTR, DSR, RTS, CTS, RI.
Микросхемы поставляются с запрограммированной EEPROM, нет необходимости программировать EEPROM для начала работы. Можно использовать для заливки скетчей в ардуино, но учитывайте что на ней нет вывода DCD, т.е в момент заливки необходимо будет нажимать ресет самостоятельно. Компьютером определяется как виртуальный COM-порт.
Внимание: при восстановлении роутера и прочих устройств, НЕ надо подключать питание +5в или 3,3в(у устройства своё питание) на роутер, только ТРИ контакта GND TX RX (GND общий, TX на RX, RX на TX)
Характеристики:
встроенная энергонезависимая память EEPROM объемом 1024 байт
Самовосстанавливающийся предохранитель на 500 мА
Поддерживает 3.3 и 5В уровни
Скорости передачи: 300 бод - 3 мегабод для RS422, RS485, TTL / 300 бод - 1 мегабод для RS-232
Возможность вывода состояния приема/передачи на внешние светодиоды
интерфейс UART поддерживает режимы передачи 7 и 8 бит данных, 1 и 2 стоповых бита, различные режимы контроля четности
возможность подачи тактового сигнала на внешние микросхемы, контроллеры, ПЛИС, частоты 6, 12, 24 и 48 МГц
новые настраиваемые выводы CBUS
Размеры: 43 х 18 мм
Вес: 6 г
Внимание: не рекомендуем устанавливать драйвера выше версии 2.10, так как в части плат они могут сбросить настройки чипа FT232RL.
