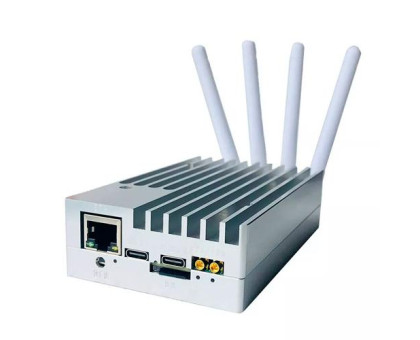

SDR радіостанція з 4 антенами 70МГц 6ГГц LibreSDR PLUTO з Zynq7020

LibreSDR є аналогом популярного SDR-модуля ADALM-PLUTO (або PlutoSDR), який зроблений у металевому корпусі для ефективнішого розсіювання тепла та міцності.

Пристрій спроєктований на друкованій платі з використанням 8-бітної мікросхеми ЦАП. На самій платі містяться наступні роз'єми:

• два коаксіальні роз'єми MMCX (мама) для інтерфейсів синхронізації 1 PPS і 10 МГц;
• роз'єм RJ-45 для інтерфейсу Gigabit Ethernet, через який відбувається передавання IQ-складників сигналу та доступ у консоль вбудованої ОС Linux;
• два роз'єми Type-C (OTG і Debug):
  • OTG для доступу в консоль вбудованої Linux з послідовного порту
  • Debug для налагодження та завантаження вбудованого ПЗ засобами Xilinx через інтерфейс JTAG
  • обидва роз'єми також використовуються для живлення LibreSDR
• роз'єм MicroSD; 4 коаксіальні роз'єми SMA (мама) для двох приймальних і двох передавальних каналів.

Також на пристрої є прихована кнопка DFU для відновлення заводського вбудованого ПЗ. У LibreSDR інтегрований радіочастотний трансивер AD9363.

• Використання чипа XC7Z020-2CLG400I xc7z020-2I
• Чип AD9363 налаштований на використання чипа AD9361 з діапазоном частот 70 МГц ~ 6 ГГц
• Канали: 2 TX, 2 RX
• Розрядність ЦАП/АЦП: 12 біт
• Діапазон частот: 70 МГц – 6 ГГц
• Вихідна частота: VCTCXO 40 МГц 0.5 стор./хв
• SOC: для Zynq7010 FPGA: 28 Кб
• ОЗП: 512 Mб
• FLASH: 32 Mб
• USB: 2.0, підтримка OTG
• Ethernet: 1000 Mб
• MicroSD можна використовувати для завантаження
• Вхід постійного струму: 5 В, 2 А, MicroUSB
• Підтримка дуплексів: TDD, FDD
• Смуга пропускання: від 200 кГц до 20 МГц
• Матеріал: алюміній
• Розмір: 11.3 х 7.2 х 3 см
• Вага: 565 г
• Комплектація: SDR радіостанція, 4 WI-FI-антени, 2 Type-C кабелю, Type-C to USB OTG кабель, мережевий кабель 1.5 м, MicroSD 32GB з прошивками
