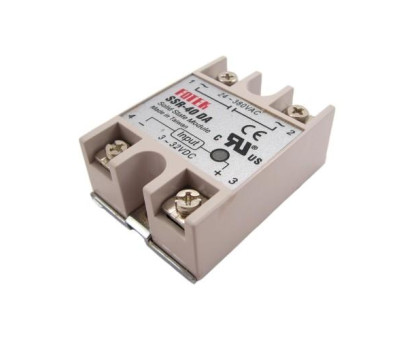

Однофазне твердотільне реле SSR-40DA 40А DC-AC
Твердотільні або напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електрообладнання з резистивної навантаженням (при дотриманні особливих умов для навантаження індуктивного характеру) та робочою напругою живлення від 24 до 380 В змінного струму.
В твердотілих реле комутація кіл навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів, що дає їм ряд переваг перед звичайними електромеханічними реле:
- Відсутність іскор і електричної дуги при комутації
- Менший рівень електромагнітних перешкод при комутації
- Істотно більший ресурс служби
- Не вимагають профілактичних робіт в процесі експлуатації
- Можливість високого швидкодії (швидкості комутації)
- Малі розміри
- Тип: DC-AC
- Номінальна керуюча напруга: 3-32 В постійного струму
- Напруга включення/вимикання : вкл > 2.4 / викл < 1 В
- Ток срабатывания: 7.5 мА/12 В
- Метод управления: коммутация при переходе тока через ноль. Нет помех, создающихся 3-й
- гармоникой при включении
- Номинальное напряжение нагрузки: 24-380 В переменного тока
- Падение напряжения: 1.6 В/25 °С
- Номинальный ток нагрузки: 40 А
- Макс. кратковременный ток: 410 А
- Ток утечки: 3 мА
- Время отклика на входной сигнал: менее 10 мс
- Диэлектрическая прочность: более 2.5 кВ АС / 1 мин
- Сопротивление изоляции: более 50 МОм / 500 В DC
- Диапазон рабочих температур: -20°С...+80°С
- Размер: 6.3 х 4.6 х 2.3 см
- Вес: прибл. 100 г
Увага! Твердотільні реле SSR не призначені для комутації електродвигунів.
Однак вони можуть використовуватись для цих цілей при виконанні наступних умов:
- Повинен бути забезпечений 5-8 кратний запас по струму;
- Обов'язково використання радіатора охолодження (і бажано з вентилятором охолодження)
Таке нестандартне застосування реле використовуйте на Ваш страх та ризик.
