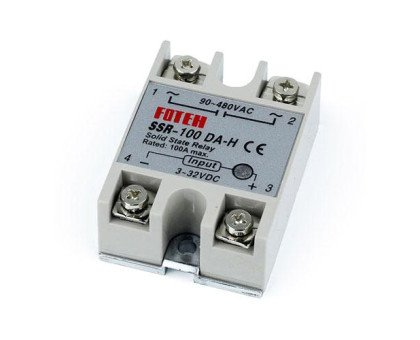

Однофазне твердотільне реле SSR-100DA-H 100A DC-AC
Твердотільні або напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електрообладнання з резистивним навантаженням (при дотриманні особливих умов для навантаження індуктивного характеру).
В твердотілих реле комутація кіл навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів, що дає їм ряд переваг перед звичайними електромеханічними реле:
- Відсутність іскор і електричної дуги при комутації
- Менший рівень електромагнітних перешкод при комутації
- Істотно більший ресурс служби
- Не вимагають профілактичних робіт в процесі експлуатації
- Можливість високої швидкодії (швидкості комутації)
- Малі розміри
- Тип: DC-AC
- Комутоваана напруга: 90 ~ 480 В AC
- Керуюча напруга: 3-32 В DC
- Керуючий струм: 3-25 мА
- Максимальний струм: 100 А
- Час ввімкнення/вимкнення: менше 10 мс
- Електрична міцність ізоляції: 2500 В АС
- Опір ізоляції: 500 МОм (при 500 В DC)
- Розмір: 6.3 х 4.6 х 2.3 см
- Вага: 100 г
Увага! Твердотільні реле SSR не призначені для комутації електродвигунів. Однак вони можуть використовуватись для цих цілей при виконанні наступних умов:
- Повинен бути забезпечений 5-8 кратний запас по струму;
- Обов'язково використання радіатора охолодження (і бажано з вентилятором охолодження)
Таке нестандартне застосування реле використовуйте на Ваш страх та ризик.
