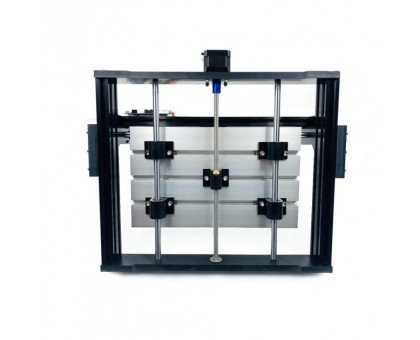

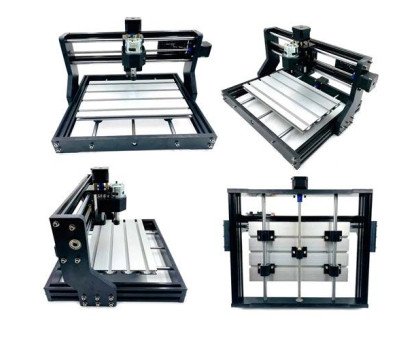

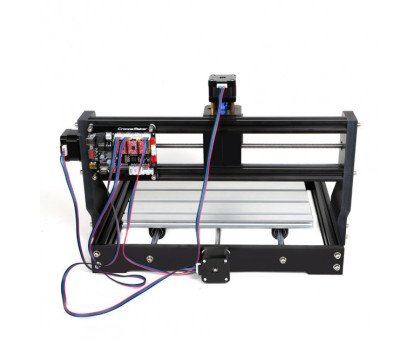

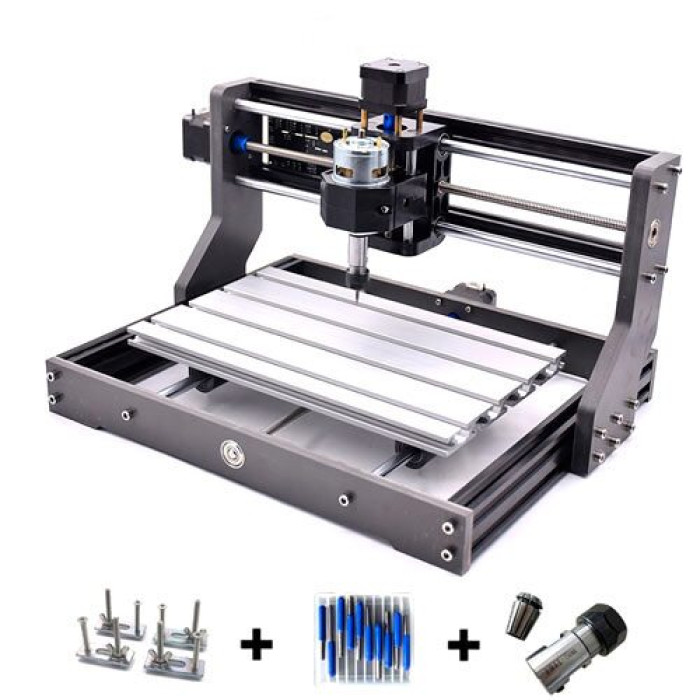

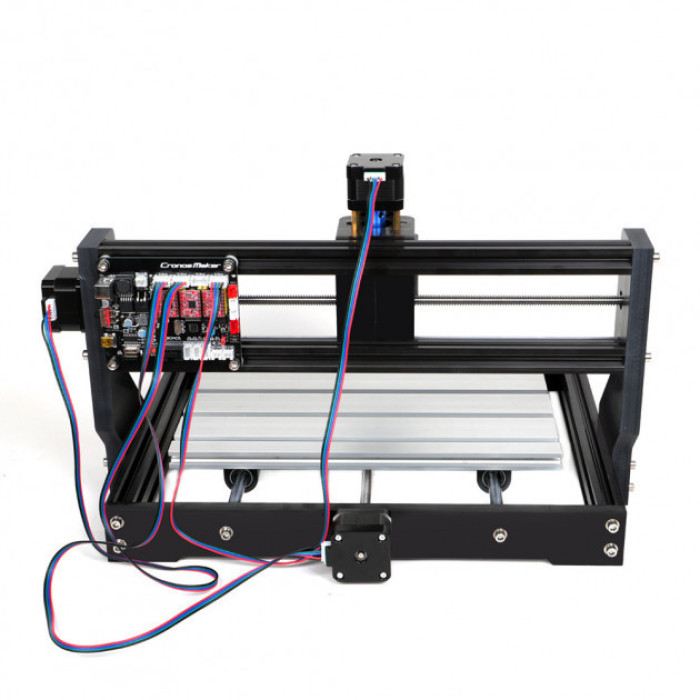

ЧПУ станок фрезерный CNC 3018 Pro CNC3018 GRBL DIY + патрон ER11 цанга

Народный фрезерный (а при покупке лазерного модуля - и лазерный) ЧПУ-станок CNC3018PRO. Модификация с усиленной конструкцией (детали-крепления из толстого литого ПВХ) и обновленной платой управления. Отличается большой рабочей зоной, точностью, хорошей конструкцией и лёгкостью работы с оным.

Фрезерно-гравировальный станок CNC 3018 Pro CNC3018 GRBL DIY - это обновленная модификация хорошо известного СNС 3018.

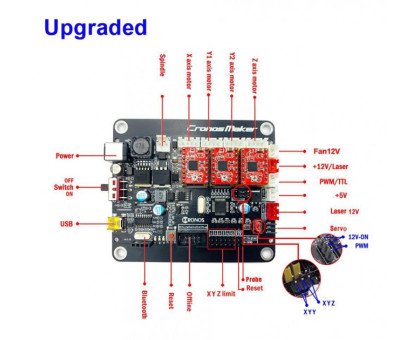

Плата управления с поддержкой оффлайн модуля позволяет работать со станком без подключения к компьютеру. Файл данных записывается на SD карту памяти. Все необходимые функции отображаются на LCD 1,8" дисплее. Кнопки управления позволяют произвести точно позиционирование шпинделя. В модуль интегрированы 3 драйвера 42BYGH + USB-кабель для прямого управления шаговыми двигателями. Модуль не входит в комплект поставки.

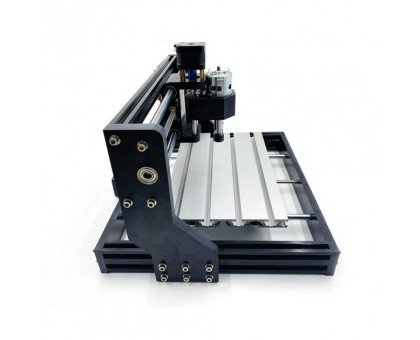

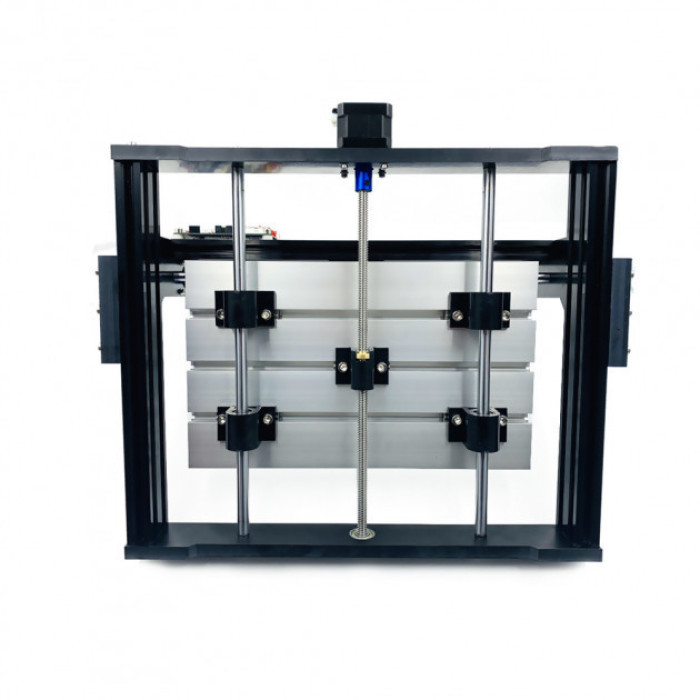

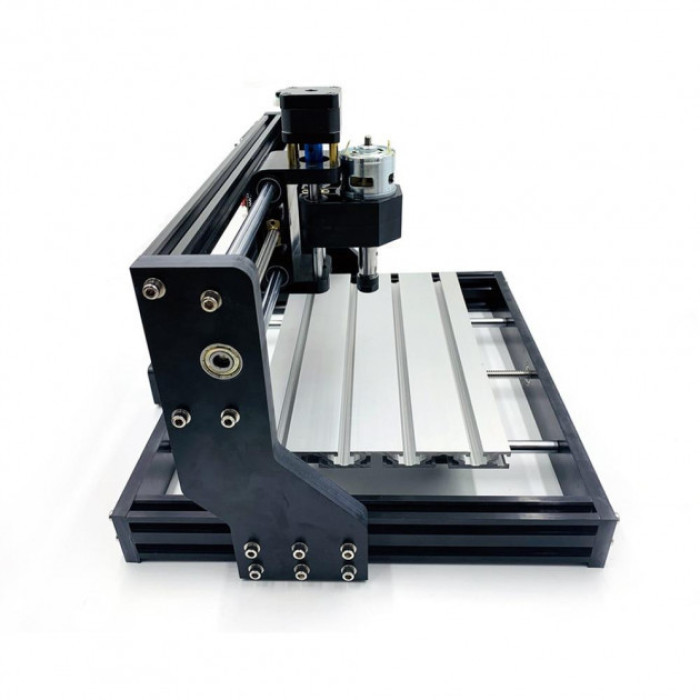

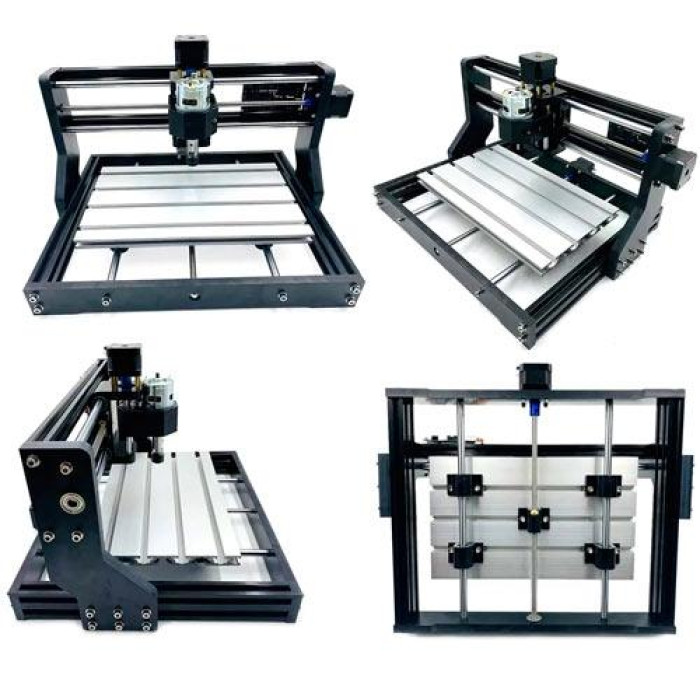

Конструкция станины сочетает в себе сразу несколько материалов: алюминий, бакелит и пластик. Вертикальные боковые стойки самые нагруженные и подверженные к боковым смещениям части. В данной модификации стойки существенно усилены. При обработке материалов твердых пород выдерживают более высокие осевые нагрузки в плоскостях ХY.  К дополнительным преимуществам бакелита можно отнести: низкий коэффициент температурного расширения, антистатичен, не проводит электричество.

Все основные элементы станины уже имеют посадочные отверстия.  Детали корпуса выполнены с максимальной точностью на ЧПУ станке. Таким образом, полностью исключаются возможные перекосы направляющих при ручной сборке. Чем точнее сборка, тем выше качество получаемого изделия.

Инструмент предназначен для резки и гравировки различных материалов: пластика, древесины, не твёрдого металла (алюминий, золото, свинец, серебро, олово), акрила, пвх, и прочего. Конструкция гравера позволяет устанавливать внешний лазерный модуль мощностью от 500 до 15000 мВт (не входит в комплект).

Подключение к компьютеру осуществляется через USB интерфейс, управление GRBL.

Гравер поставляется в виде комплекта для самостоятельной сборки.

Характеристики:

• Варианты применения: Изготовление сувениров и наград, табличек и шильдиков, клише и печатей, печатных плат, ювелирное производство, быстрое прототипирование (изготовление моделей и мастер моделей), рекламное производство;
• Прошивка/ рабочее программное обеспечение: GRBL (на флешке в комплекте, ссылка на загрузку ПО);
• Драйверы шаговых двигателей: А4988;
• Рабочая зона станка: 30 х 18 х 4.5 см;
• Шпиндель: модель 775, 24 В 10000 об/мин;
• Размер станка: 40 х 33 х 24 см;
• Вес: 8,5 кг.

Внимание! Поставляется в разобранном виде, но сборка является достаточно простой. Инструкция тут.

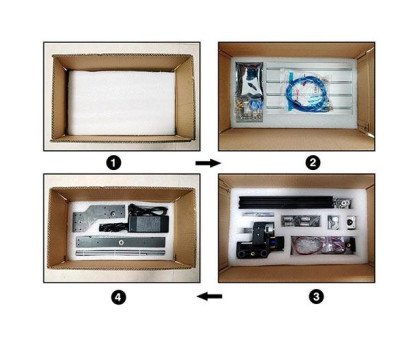

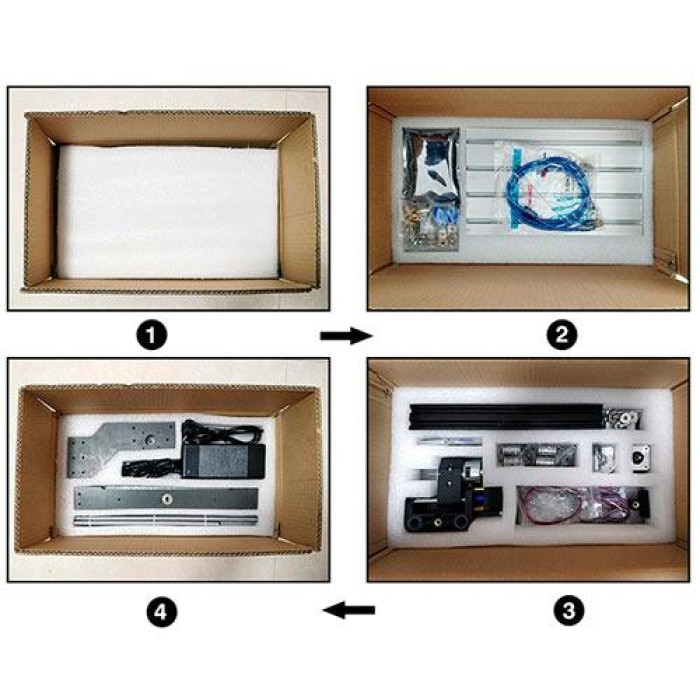

Комплектация:

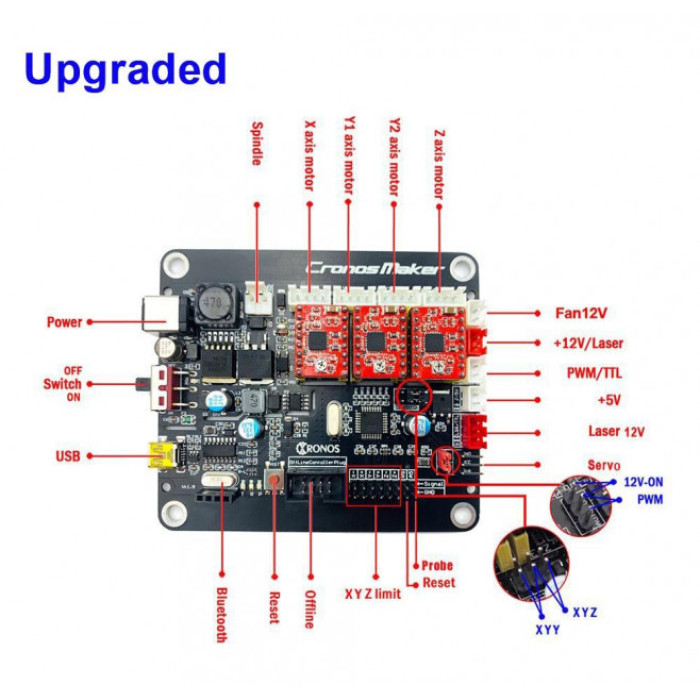

• Плата управления GRBL 1.2 + USB-кабель
• Блок питания 24 В 5 А

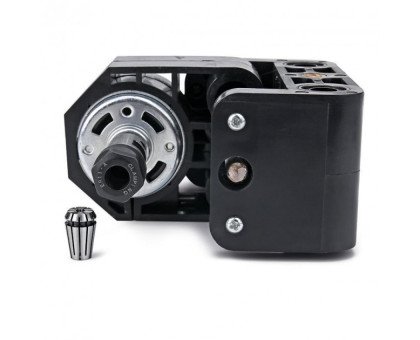

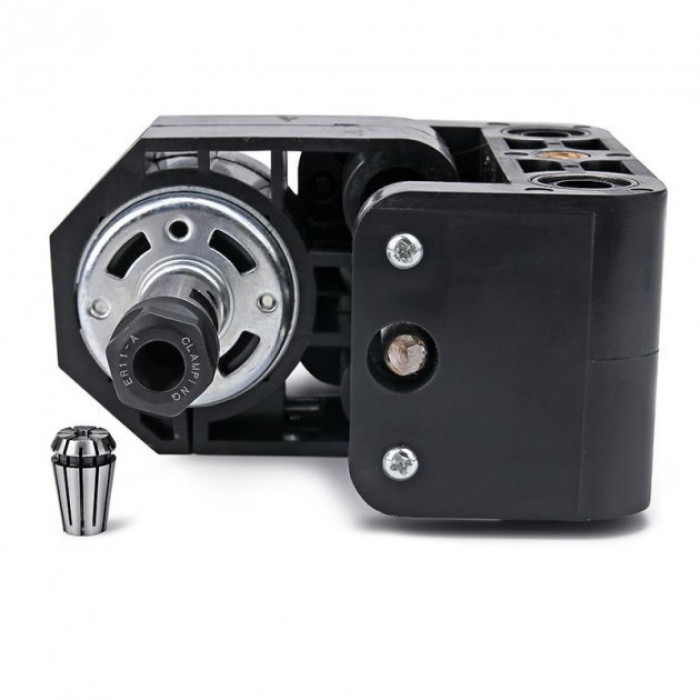

• Каретка-держатель со шпинделем

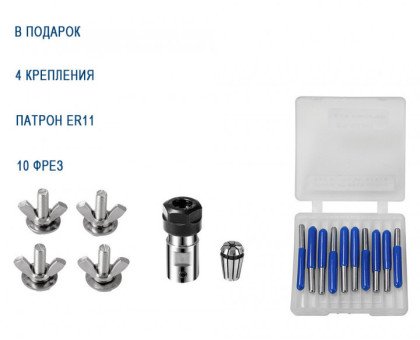

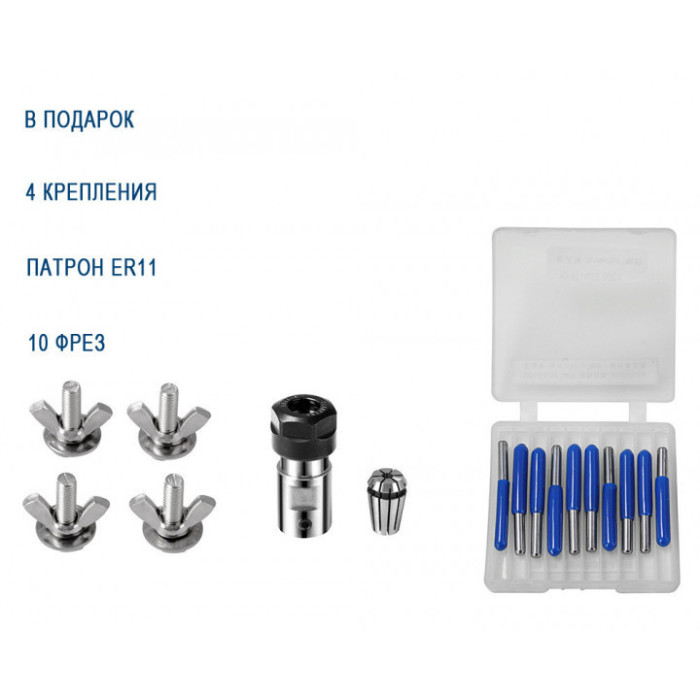

• Патрон ER11 + цанга с внутренним диаметром 3 мм, 10 фрез-резцов 0.1 мм по дереву, 4 зажима для фиксации заготовки
• 3x Шаговый двигатель 42BYGH + USB-кабель
• Стол рабочий алюминиевый 30 х 18 x 1.5 см с винтовым креплением деталей
• 5x Алюминиевый станочный профиль 2020 (20 х 20 мм) 36 см
• 2x Алюминиевый станочный профиль 2020 33 см
• 2x Алюминиевый станочный профиль 2020 22 см
• 2х Направляющий вал 10 мм 40 см
• 2х Направляющий вал 10 мм 33.5 см
• Ходовой трапецеидальный вал 8 мм 32 см
• Ходовой трапецеидальный вал 8 мм 40 см
• Укрепляющие уголки, уголки для профиля, опоры валов, опоры с подшипниками, гайки для трапецеидальных винтов, Т-образные гайки, винты, шайбы, кабели для подключения двигателей
