Автомат ввода резерва АВР ATS 4P 63А 380В переключатель TOQ3-63
Автомат ввода резерва TOMZN TOQ3-63 - устройство для автоматического переключения между основной и резервной линиями питания.
Автомат ввода резерва АВР ATS 4P 63А 380В переключатель TOQ3-63 (TQG-4P-63) используется в энергетике для автоматического или ручного включения резервных источников питания и обеспечивает бесперебойное электроснабжение потребителей.
Автомат ввода резерва TQG-4P-63 – трехфазный, имеет рабочее напряжение 380 В переменного тока и может коммутировать ток значением до 63 А.
Схема подключения ATS TOQ3-63:
Автомат ввода резерва TQG-4P-63 имеет внутреннюю световую индикацию режима работы. Красный светодиод со стороны основной линии питания горит, когда задействована основная линия. Красный светодиод со стороны резервной линии питания горит, когда задействована резервная линия.
Если автомат находиться в закрытом шкафу, пульте, щитовой и внутренняя индикация не видна – есть возможность подключить внешнюю индикацию. Зеленая клеммная колодка используется для подключения внешней световой индикации режима работы автомата. Клеммы, обозначенные 1 и 2 используются для подключения световой индикации работы основной линии питания. Клеммы, обозначенные 3 и 4 используются для подключения световой индикации работы резервной линии питания.
Автомат ввода резерва TOQ3-63 (TQG-4P-63) также имеет внутреннюю световую индикацию наличия основной и резервной линии питания. Если горит красный светодиод, обозначенный Normal Power – есть напряжение основной линии питания, если горит красный светодиод, обозначенный Reserve Power – есть напряжение резервной линии питания.
Между светодиодами Normal Power и Reserve Power есть кнопка для переключения между автоматическим (положение Auto) и ручным (положение Manual) режимом работы автомата.
Автомат ввода резерва TOQ3-63 (TQG-4P-63) имеет лапы с отверстиями для закрепления на плоской поверхности. Расстояние между центрами отверстий по длине составляет 196 мм, по ширине – 125 мм. Диаметр отверстий составляет 6 мм.

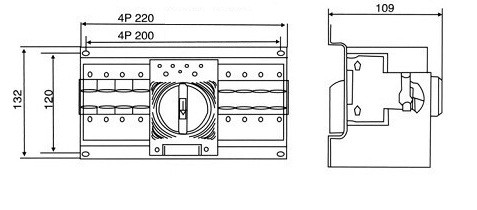

Размеры ATS TOQ3-63:
В автоматическом режиме работы при отключении основной линии питания TOQ3-63 (TQG-4P-63), с помощью встроенного моторчика, переключает ручку на резервную линию питания. При появлении достаточного напряжения на основной линии питания автомат, с помощью встроенного моторчика, переключает ручку на основную линию питания.
В ручном режиме работы при отключении основной линии питания – гаснет светодиод, обозначенный Normal Power. После этого нужно вручную переключить ручку на резервную линию питания. Когда на основной линии питания появиться напряжение – будет гореть светодиод, обозначенный Normal Power. Это сигнал о том, что ручку можно переключить на основную линию.
Время переключения в автоматическом режиме с основной линии питания на резервную или наоборот составляет до 4 секунд.
Для нормальной работы автомата ввода резерва TOQ3-63 (TQG-4P-63) нужно использовать проводники с площадью сечения не менее 0,3 миллиметра квадратных.
- Количество полюсов: 4 (3 фазы + ноль)
- Номинальное рабочее напряжение: 380 В 50/60 Гц
- Максимальный рабочий ток: 63 А
- Время переключения: <4 сек
- LED-индикация включенного режима
- Поддержка ручного режима переключения (рукояткой)
- Рабочая температура окружающий среды: 5-40 °C
- Размер: 21.7 х 13.5 х 11.7 см
- Вес: 1.8 кг
